甘肅白銀至寧夏天都山第三回750千伏線路工程帶電投運。該工程使甘肅與寧夏省間電力交換能力提升至800萬千瓦以上,增強了西北電網甘肅和寧夏斷面的送電能力,對保障寧湘直流外送,促進新能源消納具有重要意義。
該工程是“十四五"國家重點建設項目寧夏—湖南±800千伏特高壓工程的配套工程,起于甘肅白銀750千伏白銀變電站,止于寧夏中衛750千伏天都山變電站,全線總長89.5千米,組立鐵塔194基,投運后將助力西北電網省間交換能力突破3300萬千瓦。
該工程由國家的電網有限公司西北分部投資。該分部與國網甘肅、寧夏電力明確工程管理職責,推廣機械施工規模化應用,強化安全管控措施、規范作業流程,并推行綠色施工工藝,確保工程順利投產。

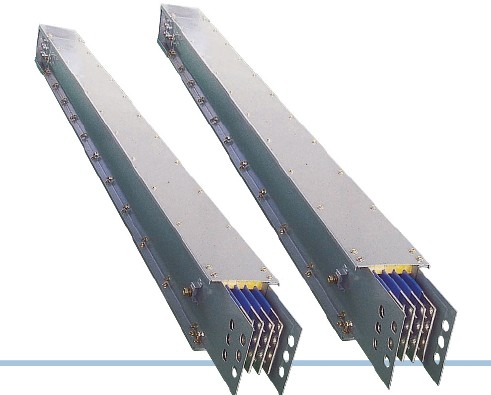

產品概述(“空氣型母線槽"廣泛用途)
CMC-2A密集型絕緣母線槽系列,供工頻額定電壓380/220伏配電系統中用,其額定電流為100A,250A,400A,630A,800A,1000A,1250A,1600A,2000A,3150A,4000A,5000A,6000A,7000A,8000A等。
該系列母線槽,是上海來揚電氣科技有限公司專業生產,適用于高層建筑,多層工業廠房,標準廠房,機床密集的車間,產品工藝多變的車間,老車間的改造、實驗室、展覽館、體育場等場所,作電力饋電及配電之用,特點具有系列配套,商品性生產,體積小容量大、設計施工周期短,裝拆方便,安全可靠,使用壽命長。
技術性能
1、本公司CMC-2A母線槽符合IEC439-2國際電工標準規定,參照ZBK36002-89;zBX36003-89
標準。
2、CMC-2A母線槽能保證在額定電流及110%的額定電壓下,長期運行。
3、CMC-2A母線槽使用額定電壓為交流660伏一下頻率50HZ或60HZ。
4、CMC-2A母線槽在空氣溫度為20℃±5℃及濕度為50-70%用常態起絕緣電阻不低于10兆
歐。
5、CMC-2A母線槽長期通過額定電流時,母排接觸點大溫升不大于60℃。
6、CMC-2A母線槽能承受交流50HZ電壓3750伏壓時一分鐘無擊穿或閃絡現象。
7、CMC-2A母線槽采用雙排螺栓連接,性能極為穩定,裝接方便。外殼防護等級符合GB4942.2
短路容量(規格參數)
母線額定電流A | 1秒熱穩定電流有效值(1KA) | 動穩定電流有效值KA | ||
0.1秒 | 1秒 | 3秒 | ||
100-250 | 12 | 29 | 25 | 11 |
250-400 | 20 | 45 | 40 | 23 |
400-800 | 25 | 50 | 45 | 26 |
800-1000 | 30 | 70 | 70 | 55 |
1000-1600 | 35 | 75 | 75 | 60 |
1600-3000 | 55 | 100 | 100 | 100 |
3000-4000 | 85 | 175 | 175 | 175 |
4000-5000 | 110 | 200 | 200 | 200 |
使用環境條件(“空氣型母線槽"廣泛用途)
1.安裝聲地海拔高度不超過2000米。
2.周圍空氣相對溫度不大于90%。
3.周圍介質溫度不高于+40℃,不低于-25℃,在24小時內其平均溫度不超過+35℃。
4.無顯著搖動或沖擊振動的地方。
5.無爆炸危險的介質中,其介質中無足以腐蝕金屬和破壞絕緣的氣體與塵。
6.沒有雨雪侵襲的地方。如不能滿足定可特殊定制。
7.TH型母線除在上述條件下正常工作外,還適應空氣相對濕度大于95%和有凝露、有霉菌的地方工作。
額定電流 | 母線規格 | 阻抗(10-6/m) | 電壓降功率因素∮ | |||||
R | X | Z=(R2+X2)根號 | 1.0 | 0.9 | 0.8 | 0.7 | ||
100 | 3*30 | 86.5 | 29.3 | 91.7 | 0.0768 | 0.0746 | 0.0729 | 0.0702 |
250 | 6*30 | 82.1 | 27.2 | 86.4 | 0.0771 | 0.0751 | 0.0732 | 0.0718 |
400 | 6*40 | 82.1 | 27.2 | 86.4 | 0.0773 | 0.0752 | 0.0741 | 0.0751 |
630 | 6*50 | 76.6 | 25.4 | 80.6 | 0.0796 | 0.0830 | 0.0793 | 0.0743 |
800 | 6*60 | 70.0 | 23.1 | 75.7 | 0.0970 | 0.1012 | 0.0968 | 0.0907 |
1000 | 6*80 | 52.0 | 17.9 | 55.0 | 0.0901 | 0.0946 | 0.0907 | 0.0852 |
1250 | 6*100 | 40.0 | 13.9 | 42.3 | 0.0831 | 0.0874 | 0.0838 | 0.0788 |
1600 | 6*150 | 28.0 | 9.64 | 29.6 | 0.0855 | 0.0898 | 0.0861 | 0.0810 |
2000 | 6*180 | 24.6 | 8.37 | 28.0 | 0.0852 | 0.0893 | 0.0856 | 0.0804 |
2500 | 6*230 | 19.3 | 6.47 | 20.4 | 0.0836 | 0.0875 | 0.0837 | 0.0797 |
3150 | 8*250 | 16.3 | 5.54 | 17.2 | 0.0827 | 0.0887 | 0.0849 | 0.0786 |
4000 | 2-8*150 | 11.9 | 3.48 | 12.0 | 0.0824 | 0.0834 | 0.0804 | 0.0749 |
5000 | 2-8*185 | 9.4 | 2.25 | 9.77 | 0.0817 | 0.0813 | 0.0786 | 0.0729 |
熱鍍鋅橋架 為鋼制橋架外層經熱鍍鋅處理
適用于電壓在35千伏以下的電力電纜以及控制電纜、照明、配線等,用于室內、室外、架空、電纜溝、隧道的鋪設等。熱鍍鋅橋架具有品質全、適用范圍廣、強度大、結構合理,造價低、施工方便、外形美觀等特點。

目前,西北電網覆蓋面積308萬平方千米,東西跨度3000多千米,約占全國陸地面積的1/3,供電服務人口超過1億人。
隨著新能源在電力互濟的占比越來越高,西北地區積極創新交易機制,并不斷完善交易品種及標準化。例如,西北電網創新推出“能量換容量"“新火互濟"等交易品種。結合高比例新能源電網平衡形勢變化,以市場化方式發揮黃河流域梯級水庫的存蓄調節作用,實現新能源電“能量"與水電富余“容量"之間的互濟互補,2024年,有效支援青海迎峰度夏、度冬保供電量分別為17.6 億千瓦時和21.7億千瓦時。統籌火電機組的保供應與清潔替代需要,實現富余新能源與火電之間的“新火互濟"。
同時,為解決系統調峰資源不足、跨省調用機制不全的問題,西北地區建成“1+5"區域調峰輔助服務市場體系,作為電力現貨市場的有效過渡。在傳統火電調峰、啟停調峰基礎上,創新開發了水電有償調峰、自備電廠調峰(虛擬儲能)、用戶側調峰、儲能調峰品種,實現源網荷儲協同全覆蓋,交易品種多樣性。
西北地區建成市場活躍度很高、交易量很大的省間備用輔助服務市場,實現省間備用互濟組織方式由計劃模式向市場模式轉變,先引入火電、水電、新能源、配套電源、自備電廠企業等多元主體直接參與,通過集中競價實現資源優化配置,形成有效價格信號。
本公司是專業生產“空氣型母線槽"高壓電力檢測設備的廠家,本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品,同時我們保留對儀器使用功能進行改進和升級的權力,如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致,請以儀器的實際功能為準。在產品的使用過程中發現有什么問題,請與我們及時聯系!我們將盡力提供完善的技術支持!(上海來揚電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考,僅代表作者個人觀點,以實際情況為準。)版權歸原作者所有,若有侵權,請聯系我們刪除。
